জানু. 28

CCNA পরিচিতি – লেকচার ১৬ – WAN



Untitled

এই কূলে আমি আর ঐ কূলে তুমি
মাঝখানে নদী ঐ বয়ে চলে যায়
তবুও তোমার আমি পাই ওগো সাড়া
দুটি পাখী দুটি কূলে গান যেন গায়
মাঝখানে নদী ঐ বয়ে চলে যায়

এখানে গুরু মান্না দের মতে দুই কুলে দুইজন গান গেয়ে  তাদের মধ্যে সাড়া পায় । কিন্তু আপনি তো ইঞ্জিনিয়ার মানুষ আপনি কিভাবে দুই কুলের মানুষের মধ্যে সর্ম্পক তৈরি করবেন? আপনাকে যে কাজটি করতে হবে তা হলো দুই কুলের মানুষের মধ্যে WAN সেটআপ করতে হবে।

তাই আজকে আমরা দেখব WAN কি এবং WAN কিভাবে সেটআপ করতে হয় 🙂



Untitled1

WAN(Wide Area Network)

আমার তো আগেই জেনেছি যে, দূরবর্তী ল্যানসমূকে নিয়ে গড়ে উঠা নেটওয়ার্ককে ওয়াইড এরিয়া নেটওয়ার্ক বলে। এ ধরনের নেটওয়ার্ক এর ডাটা ট্রান্সফার স্পীড ৫৬ কেবিপিএস থেকে ১.৫৪৪এমবিপিএস হয়ে থাকে। ওয়্যানের গতি ধীরে ধীরে পরিবর্তন হচ্ছে। এ ধরনের নেটওয়ার্কে ব্যবহিত ডিভাইসগুলো হলো রাউটার, মডেম, ওয়্যান সুইজ ইত্যাদি।



WAN কেন প্রয়োজন?

একাধিক দূরবর্তী নেটওর্য়াক গুলোর মধ্যে রিসোর্স শেয়ার করার জন্য WAN প্রয়োজন. ধরেন আপনার অফিসের কয়েকটি সাব অফিস বিভিন্ন স্থানে রয়েছে এখন যদি আপনি সাব অফিস গুলোর রিসোর্স ব্যবহার করতে চান তাহলে আপনার ওয়্যান কানেক্টিভিটি প্রয়োজন।



 কি কি টাইপের WAN  কানেকশন হয়?

  • ডেডিকেটেড লিজড লাইন কানেশন
  • সার্কিট সুইচড কানেকশন
  • প্যাকেট সুইচড কানেকশন

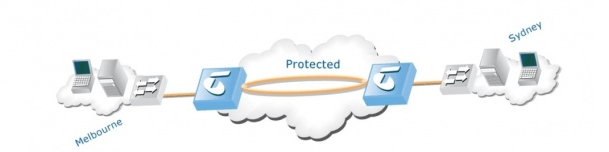

ডেডিকেটেড লিজড লাইন কানেশন

D

ডেডিকেটেড লিজড লাইন কানেশন হলো এক জন কাস্টমার কর্তৃক ব্যবহিত হয়। কাস্টমার সার্ভিস প্রভাইডার এর নিকট থেকে নিদির্র্ষ্ট সময় এর জন্য ভাড়া নেয়। ইহা হলো সাধারণত পয়েন্ট টু পয়েন্ট কানেশন।

সার্কিট সুইচড কানেকশন

C

সার্কিট সুইচড কানেকশন হলো টেলিফোন কানেকশন এই কানেকশন একবার স্থাপন হলে  সংযোগ বিচ্ছিন্ন না হওয়া পর্যন্ত ব্যস্ত থাকে। এই কানেকশনের সুবিধা হলো কোন ইন্টারপারেন্স নেই, ডেডিকেটেড অবস্থায় কল থাকে। ফলে সকল ব্যান্ডওয়াই ব্যবহার হয় এবং শেয়ারেই এর জামেলা নাই। তবে অসুবিধা হলো যদি জরুরী কোন স্থাপন করার প্রয়োজন হয় তাহলে তা স্থাপন করা সম্ভব নয় যদি কানেকশন ব্যস্ত থাকে ।

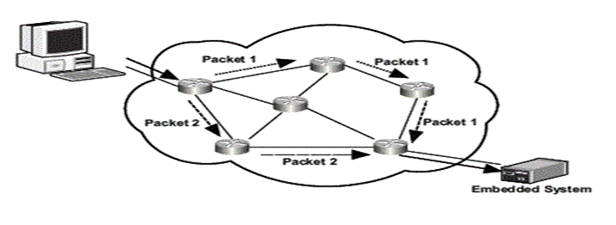

প্যাকেট সুইচড কানেকশন

P

প্যাকেট সুইচড কানেকশন এ  ম্যাসেজটা ছোট ছোট প্যাকেটে পরিণত হয় এবং প্যাকেট গুলো একাধিক পথ দিয়ে গমন করে তাই কোন পথে যদি সমস্যা থাকে তাহলে অন্য পথ দিয়ে গমন করে। প্রত্যেকটি প্যাকেট এর সাথে হেডার সংযুক্ত থাকে ফলে রিসিভার হেডারগুলো দেখে দেখে ম্যাসেজ গ্রহন করে। এর প্রধান সুবিধা হলো যেহেতু একাধিক পথ থাকে ফলে রিসিভার দেরিতে হলেও ম্যাসেজ পায়। এর অসুবিধা হলো রিয়েল টাইম যোগাযোগ এর সময় কোন কাজে আসে না।



এতক্ষন আমরা দেখলাম WAN কি , কেন আমরা WAN কনিফগার করি এবং এই WAN  কি কি টাইপের হয়।

এখন সম্ভবতই প্রশ্ন আসে WAN  কিভাবে কনফিগার করা যায়।



তাই আজকে আমরা দেখব Point to Point Protocol(PPP) এর মাধ্যমে কিভাবে WAN কনফিগার করা যায়।

চলুন তাহলে শুরু করা যাক



আজকে আমরা দেখবো WAN এ PPP কিভাবে কনফিগার করা যায় সাথে CHAP authentication

simu

প্রথমে ইন্টারফেইসগুলো কনফিগার করি-

Interface configuration of R1 router configuration command line

Router>en

Router#conf

Router#configure ter

Router#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#host

Router(config)#hostname R1

R1(config)#inter

R1(config)#interface ser

R1(config)#interface serial 0/0/0

R1(config-if)#ip add

R1(config-if)#ip address 192.168.12.1 255.255.255.0

R1(config-if)#cl

R1(config-if)#clock ra

R1(config-if)#clock rate 64000

R1(config-if)#no shutdown

R1(config-if)#exit

R1(config)#inter

R1(config)#interface fast

R1(config)#interface fastEthernet 0/0

R1(config-if)#ip add

R1(config-if)#ip address 192.168.10.1 255.255.255.0

R1(config-if)#no sh

R1(config-if)#no shutdown

R1(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up



Interface configuration of R2 router:

Router>en

Router#conf

Router#configure ter

Router#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#host

Router(config)#hostname R2

R2(config)#inter

R2(config)#interface ser

R2(config)#interface serial 0/0/0

R2(config-if)#ip add

R2(config-if)#ip address 192.168.12.2 255.255.255.0

R2(config-if)#no sh

R2(config-if)#no shutdown



%LINK-5-CHANGED: Interface Serial0/0/0, changed state to down

R2(config-if)#exit

%LINK-5-CHANGED: Interface Serial0/0/0, changed state to up



%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up



R2(config)#inter

R2(config)#interface fas

R2(config)#interface fastEthernet 0/0

R2(config-if)#ip add

R2(config-if)#ip address 192.168.11.1 255.255.255.0

R2(config-if)#no sh

R2(config-if)#no shutdown



R2(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up



তারপর রাউট কনফিগার করি-

Routing configuration command for R1

R1(config)#router rip

R1(config)#router rip

R1(config-router)#net

R1(config-router)#network 192.168.12.0

R1(config-router)#net

R1(config-router)#network 192.168.10.0

R1(config-router)#



Routing configuration command for R2

R2(config)#router rip

R2(config-router)#net

R2(config-router)#network 192.168.11.0

R2(config-router)#net

R2(config-router)#network 192.168.12.0

R2(config-router)#



এখন CHAP authentication কনফিগার করি-

Configure PPP in R1 router with CHAP authentication

R1(config)#username R2 pas

R1(config)#username R2 password 123456

R1(config)#inter

R1(config)#interface ser

R1(config)#interface serial 0/0/0

R1(config-if)#en

R1(config-if)#encapsulation pp

R1(config-if)#encapsulation ppp

R1(config-if)#

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to down



R1(config-if)#ppp

R1(config-if)#ppp cu

R1(config-if)#ppp au

R1(config-if)#ppp authentication ch

R1(config-if)#ppp authentication chap

R1(config-if)#



Configure PPP in R2 router with CHAP authentication

R2(config)#user

R2(config)#username R1 pass

R2(config)#username R1 password 123456

R2(config)#inter

R2(config)#interface ser

R2(config)#interface serial 0/0/0

R2(config-if)#en

R2(config-if)#encapsulation pp

R2(config-if)#encapsulation ppp

R2(config-if)#

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up

pp

R2(config-if)#ppp an

R2(config-if)#ppp au

R2(config-if)#ppp authentication ch

R2(config-if)#ppp authentication chap

R2(config-if)#

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up

বাহ! আউটপুট ও পেয়ে গেলাম।

output

আজকের মতো তাহলে এখানেই শেষ করছি। সবাই ভাল থাকবেন।
